Häufig gestellte Fragen zu Fundamenten und Bodenplatten

Was bedeutet Gründung im Bauwesen?

Als Gründung bezeichnet man die konstruktive und statische Ausbildung des Übergangs zwischen Bauwerk und Boden. Die wichtigste Aufgabe der Gründung besteht darin, die auf das Gebäude einwirkenden Lasten (Gebäudedruck, Bodenpressung sowie Windlast und weitere gebäudespezifische Lasten) auf den Baugrund zu übertragen und dort gleichmäßig zu verteilen. Der Hauptteil der Gründung ist das Fundament, das in heutiger Zeit normalerweise aus Stahlbeton hergestellt wird. Grundsätzlich wird zwischen Flachgründungen und Tiefgründungen unterschieden.

Welche Fundamentarten gibt es?

Das Fundament kann auf unterschiedliche Weise hergestellt werden:

1. Streifenfundament: Dies ist die am weitesten verbreitete Fundamentart im Hochbau, obwohl es in neuester Zeit zunehmend vom Plattenfundament verdrängt wird. Das Streifenfundament ist - wie schon der Name sagt - ein Streifen bzw. eine kleine Stahlbetonwand, die unterhalb der tragenden Gebäudewände verläuft und deren Lasten in den Boden ableitet. Oberhalb des Streifenfundaments wird eine nichttragende Betonplatte ausgeführt, auf der die nichttragenden Innenwände ruhen. Streifenfundamente werden nicht in Längsrichtung belastet, da sie die Last hauptsächlich in Vertikal- und Querrichtung in den Boden abtragen.
2. Plattenfundament (Bodenplatte): Das Plattenfundament ist eine durchgehend tragende Ebene unter dem gesamten Hausgrundriss und wird deshalb als Fundament- oder Bodenplatte bezeichnet. Bei der Bodenplatte werden die Lasten gleichmäßig über eine große Fläche verteilt und abgetragen, weshalb sie normalerweise bei großen und anspruchsvollen Gebäuden, neuerdings aber zunehmend auch bei Einfamilienhäusern ausgeführt wird.
3. Punktfundament: Diese Fundamentart besteht aus mehreren punktuell errichteten Einzelfundamenten, die über die Grundfläche des Gebäudes verteilt und unter Säulen, Stützen und anderen Punktlasten angeordnet sind. Punktfundamente eignen sich für kleinere Bauwerke wie Torpfosten, Zaunpfähle, Gewächshäuser, Terrassenüberdachungen und Carports. Bei Wohngebäuden werden sie als Ergänzung zum Platten oder Streifenfundament eingesetzt, um an Stellen, an denen punktuell besonders große Lasten auf den Untergrund drücken (z. B. Kamin, Stützpfeiler, tragende Säulen oder Treppe) einer statischen Überlastung des Unterbaus vorzubeugen. Eine besondere Art des Punktfundaments ist das Köcherfundament, das neben horizontalen Lasten auch Drehmomente aufnehmen kann.
4. Pfahlgründung: Die Pfahlgründung wird angewandt, wenn der Baugrund nicht ausreichend tragfähig ist (z. B. bei weichem oder wassergesättigtem Boden). Dabei werden die Lasten des Gebäudes mithilfe von Pfählen (manchmal auch Piloten genannt) in tiefere, tragfähige Bodenschichten abgetragen. Es gibt mehrere Varianten der Pfahlgründung.

Bei den ersten drei Fundamentarten handelt es sich um Flachgründungen, die Pfahlgründung ist hingegen eine Tiefengründung. Welche Art der Gründung bzw. des Fundaments gewählt wird, hängt von mehreren Faktoren ab, insbesondere den zu erwartende Gebäudelasten, der Baugrundbeschaffenheit, den örtlichen Bauvorschriften und dem Kostenaufwand.

Wie wird die richtige Fundamentart für ein Bauwerk festgelegt?

1. Durch ein Bodengutachten werden die Eigenschaften des Bodens auf dem Grundstück ermittelt: Bodenaufbau, bodenmechanische Eigenschaften (z. B. Tragfähigkeit und Setzungsverhalten), Informationen zum Grundwasservorkommen sowie dessen mögliche Belastungen, Frostsicherheit usw.
2. Wenn die Eigenschaften des Baugrunds, die Eigenschaften des zu errichtenden Bauwerks (Eigengewicht, Verkehrslasten usw.) sowie andere relevante Faktoren (z. B. Wind- und Schneelast) bekannt sind, lassen sich die Anforderungen an das Fundament sehr gut berechnen.
3. Des Weiteren sind die Vorgaben in der Landesbauordnung und den lokalen Bauvorschriften einzuhalten.
4. Die Baukosten und eventuelle Zeitvorgaben spielen ebenfalls eine Rolle, denn nicht jede Gründungsart erfordert gleich viel Zeit und Material.

Nach Ermittlung der relevanten Faktoren und Durchführung des Bodengutachtens kann die geeignetste Gründungsart für das Bauwerk festgelegt und ein Plan für das Fundament erstellt werden. Grundsätzlich wird die Art der Gründung vom Architekten vorgeschlagen, wobei er sich auf die Erkenntnisse anderer Experten (z. B. Geologen) stützt. Entscheidend ist jedoch das Urteil des Tragwerksplaners (Statikers), der mit seiner Berechnung die Tragfähigkeit überprüft.

Benötige ich für die Errichtung von Fundamenten und Fundamentplatten eine Genehmigung?

Bauwerke, die ein Fundament benötigen, sind bewilligungspflichtig oder zumindest anzeigepflichtig. Für bewilligungspflichtige Bauvorhaben braucht man einen Einreichplan, in dem immer auch die Fundamentpläne enthalten sind. Anzeigepflichtige Bauvorhaben sind kleinere Bauvorhaben (Umzäunung, Wintergarten, Carport usw.), für die lediglich Punktfundamente benötigt werden, die aber ebenfalls in den Unterlagen, die der Bauanzeige beizulegen sind, beschrieben sein müssen. Die einzige Ausnahme bilden einfache Bauvorhaben, wie etwa der Bau eines Geräteschuppens, die manchmal als geringfügige Bauvorhaben gelten, weshalb dafür weder eine schriftliche Anzeige noch eine Baubewilligung erforderlich ist. Zwar lassen sich solche einfachen und leichten Konstruktionen manchmal auch ohne Fundament errichten, doch ein entsprechendes Fundament (z. B. Holzrahmen aus Kantholzprofilen auf einem betonierten Punktfundament) ist auf jeden Fall zu empfehlen.

Wie wird eine Bodenplatte errichtet?

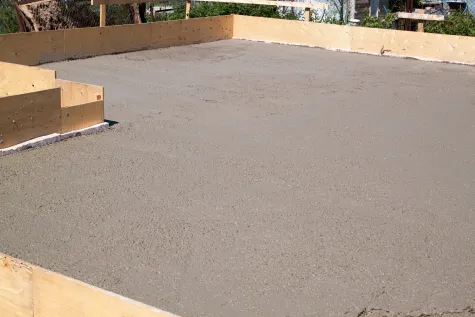

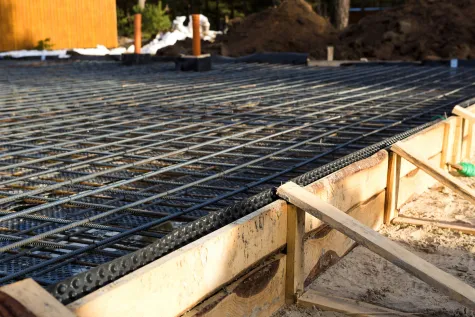

Die Bodenplatte bzw. das Plattendundement hat im Regelfall die gleiche Grundfläche wie der Grundriss des zu errichtenden Bauwerks. Die Fläche wird ausgemessen, abgesteckt, ausgehoben (meist mit Minibagger) und mit einer Rüttelplatte verdichtet. In den Fundamentgraben wird eine Aufschüttung aus frostbeständigem Schotter aufgebracht und verdichtet. Anschließend wird die Schalung platziert, mit der Wasserwaage ausgerichtet und von außen mit Baustahl fixiert. Auf die Schotterschicht wird eine PE-Folie gelegt, mit der zu schnelle Betontrocknung verhindert wird. Jetzt wird das Fundament betoniert und die Stahlbewehrung eingelegt. Zum Schluss wird die Bodenplatte mit einer Plane bedeckt, damit es in Ruhe trocknen kann.

Wie wird ein Streifenfundament errichtet?

Die ersten Arbeitsschritte sind ähnlich wie beim Plattenfundament, nur dass anstelle eines vollflächigen Aushubs vergleichsweise schmale Streifen unter den späteren tragenden Wänden des Gebäudes ausgebaggert werden. Besonders wichtig ist es, dabei die Frostschutztiefe zu beachten. Nun folgen Frostschutzmaterial, Schalung und Betonierung inkl. Bewehrungsstahl (Trocknungszeit beachten). Sowohl beim Plattenfundament als auch beim Streifenfundament gibt es mehrere Variationen (z. B. mit Untersohlendämmung).

Wie wird eine Pfahlgründung ausgeführt?

Eine Pfahlgründung kann auf unterschiedliche Weise ausgeführt werden. Es gibt verschiedene Pfahlsysteme aus Stahl, Stahlbeton oder Beton (Bohrpfähle, duktile Rammpfähle, Stahlbetonfertigpfähle, Teil- und Vollverdrängungsschraubpfähle usw.), die mit unterschiedlichen Methoden (Rammen, Bohren, Verpressen, Schrauben usw.) eingebaut werden können. Zudem stehen mehrere Verfahren der Pfahlgründung zur Auswahl (Pfahlgründungsverfahren mit Erdaushub, kombinierte Pfahl-Plattengründung usw.).

Eine in heutiger Zeit besonders interessante Variante der Pfahlgründung ist die Kombination von Pfahlgründung und Energiepfählen zur Nutzung oberflächennaher Erdwärme. Dazu werden meist Ortbetonpfähle mit PE-Rohren verwendet, die an das Wärmepumpensystem gekoppelt werden.

Die Pfahlgründung ist die gängigste Variante der Tiefgründung. Die Pfähle dienen dazu, die nicht tragfähigen Bodenschichten überbrücken und eine stabile Bodenschicht für die Abtragung der Gebäudelast zu erreichen. Da Pfahlgründungen häufig bis zu 30 m tief gehen müssen, sind sie aufwendiger und oft auch kostenintensiver als Flachgründungen. Andererseits kann der Materialverbrauch an Beton und Stahl – und damit der Kostenaufwand – spürbar geringer ausfallen, was jedoch nur bei großen Bauvorhaben zu Tragen kommt.

Welche Vorteile bietet die Bodenplatte gegenüber dem Streifenfundament?

1. Bodenplatten sind in der Regel einfacher und schneller zu errichten als Streifenfundamente und erfordern weniger Zeit- und Arbeitsaufwand für Aushub und Schalung.
2. Die Bodenplatte verteilt die Gebäudelast gleichmäßig auf die gesamte Grundrissfläche, wodurch sie für eine höhere Stabilität, gleichmäßige Tragfähigkeit und besseren Schutz vor Bodenfeuchtigkeit sorgt.
3. Weil die Bodenplatte durchgehend unter der gesamten Grundrissfläche verläuft, ist sie weniger anfällig für Schäden durch Bodenbewegungen als das Streifenfundament. Deshalb fällt das Risiko von Rissen und anderen Schäden am Gebäude geringer aus.
4. Der Einbau von Dämmstoffen gestaltet sich bei der Bodenplatte einfacher, was zu einer besseren Wärme- und Schalldämmung des Gebäudes beiträgt.
5. Nachträgliche Planänderungen sind leichter vorzunehmen, da sich tragende Wände überall auf der tragenden Fundamentplatte aufstellen lassen, während sie beim Streifenfundament nur über dem linienförmig verlaufenden Fundament errichtet werden können.

Ob die Entscheidung auf ein Platten- oder ein Streifenfundament fällt, hängt von den spezifischen Voraussetzungen am Standort, der Gebäudelast, den örtlichen Bauvorschriften und anderen Faktoren ab.

Wie wird das Fundament eines Niedrigenergiehauses gedämmt?

Bei Neubauten wird die Wärmedämmung unter der Bodenplatte ausgeführt. Die Dämmung erdberührender Bauteile (z. B. Fundament und Kelleraußenwände) von außen wird als Perimeterdämmung bezeichnet. Bei energetischen Altbausanierungen lässt sich die Perimeterdämmung jedoch nicht so einfach (und schon gar nicht kosteneffizient) ausführen, deshalb wird die Dämmung oberhalb der Bodenplatte angebracht. Die Fundamentdämmung muss hoch druckbeständig, verrottungsfest und gleichzeitig wasserundurchlässig sein. Geeignete Dämmstoffe sind z. B. Glasschaum-Granulat und Dämmplatten aus extrudiertem Polystyrol (XPS) oder expandiertem Polystyrol (EPS). Vergessen Sie nicht, dass die Abdichtung genauso wichtig ist wie die Dämmung.

Wie lässt sich Schäden am Fundament vorbeugen?

Damit im Laufe der Jahre keine Schäden am Fundament auftreten, muss dieses zunächst gut geplant werden (unter Berücksichtigung der Gebäudelast, der Bodenbeschaffenheit und anderer Faktoren). Der Einbau muss fachgerecht und vorschriftskonform erfolgen (Berücksichtigung der Frosttiefe, angemessene Betonfestigkeit, fachgerechte Abdichtung und Dämmung usw.). Überdies ist es sehr wichtig, die Entwässerung (Drainage) richtig anzulegen. Bei eventuellen Umbauten oder Aufstockungen des Bauwerks ist vorab zu prüfen, ob das Fundament die Zusatzlast überhaupt tragen kann. Unter Umständen kann es sinnvoll sein, mithilfe technischer Geräte den Zustand des Fundaments in regelmäßigen Zeitabständen zu überwachen, um eventuelle Schäden oder Bewegungen frühzeitig zu erkennen, sodass man rechtzeitig handeln kann.

Wie lange dauert es, eine Bodenplatte oder ein Streifenfundament zu errichten?

Die Bauzeit hängt von verschiedenen Faktoren ab, insbesondere der Gebäudegröße, der Fundamentart, der Komplexität der Konstruktion und der Verfügbarkeit von Baustoffen. Der Bau des Fundaments (Untergrundvorbereitung, Schalung, Betonierung) dauert in der Regel zwischen 2 Tagen und 1 Woche. Danach muss der Beton etwa 28 Tage lang trocknen, bis er seine Endfestigkeit erreicht.

Wovon hängen die Kosten des Fundamentbaus ab?

Die Kosten für den Bau eines Fundaments hängen ebenfalls von mehreren Faktoren ab, vorrangig aber von der Gebäudegröße, der Bodenbeschaffenheit, der Komplexität der Konstruktion, den örtlichen Bauvorschriften, den Material- und Arbeitskosten sowie der Verfügbarkeit von Baustoffen. Wenn durch das zu errichtende Bauwerk oder die Voraussetzungen am Standort besondere Anforderungen an das Fundament gestellt werden, kann sich der Fundamentbau erheblich verteuern.

Wie lässt sich Setzungen und Rissbildung vorbeugen?

Setzungen sind an Bauwerken nicht zu vermeiden, weshalb das Bauwerk so geplant werden muss, dass diese minimiert werden. Es kommt vor allem darauf an, dass es zu keinen ungleichmäßigen Setzungen kommt, die Setzungsrisse am Bauwerk verursachen würden. Deshalb müssen das Fundament und andere Bauteile richtig dimensioniert werden.

Können bestehende Fundamente verstärkt oder saniert werden?

Ja, in manchen Fällen ist es möglich, bestehende Fundamente zu verstärken oder zu sanieren. Bei einer Fundamentverstärkung wird das bestehende Fundament in seiner Fläche vergrößert, manchmal ist auch ein Unterfangen des bestehenden Fundaments erforderlich. Eine Fundamentsanierung und -stabilisierung (z. B. mit Injektionsharz) ist ebenfalls möglich, aber sehr aufwändig.
